数字示波器
主要特点：
l 1GS/s实时采样率 ；
l 2/4个模拟通道；
l 模拟通道带宽：100MHz，70 MHz；
l 标配每通道28Mpts存储深度；
l 50000wfms/s波形捕获率；
l 多级波形灰度等级；
l 高达6.5万帧硬件实时波形录制功能；
l 每通道独立时基可调；
l 强大的波形分析功能；
l 丰富的触发及总线解码功能；
l 丰富的外围接口：USB Host，USB Device，LAN，AUX OUT。
主要参数：

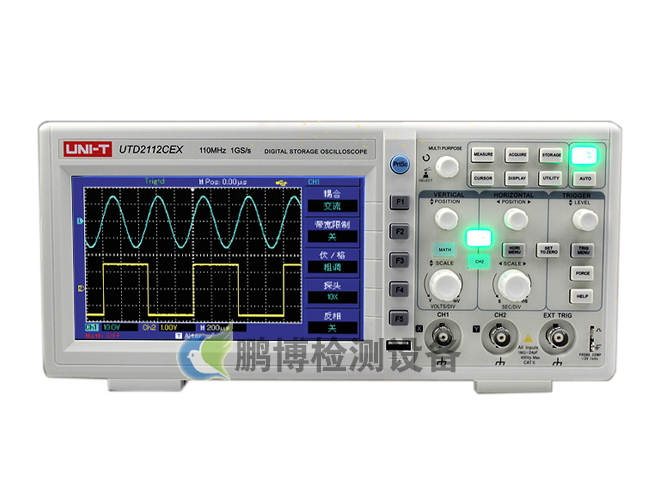

基本参数 | UTD2025CL | UTD2052CL | UTD2052CEX | UTD2102CEX | UTD2112CEX | UTD2112CEX-II |
通道 | 2 | 2 | 2 | 2 | 2 | 2 |
带宽 | 25MHz | 50MHz | 50MHz | 100MHz | 110MHz | 100MHz |
最大采样率 | 250Ms/s | 500Ms/s | 1GS/s | 1GS/s | 1GS/s | 1GS/s |
上升时间 | ≤14ns | ≤7ns | ≤7ns | ≤3.5ns | ≤3.5ns | ≤3.5ns |
存储深度 | 25kpts | |||||
波形捕获率 | ≥2000wfms/s | ≥20000wfms/s | ||||
垂直灵敏度 | 1mV/div~20V/div | 1mV/div~20V/div | ||||
时基范围 | 10ns/div-50s/div | 10ns/div-50s/div | 2ns/div-50s/div | |||
存储方式 | 设置、波形、位图 | |||||
触发频率计 | 6位触发频率计 | |||||
触发类型 | 边沿、脉宽、视频、交替 | 边沿、脉宽、交替 | 边沿、脉宽、欠幅、超幅、斜率、视频 | |||
接口类型 | USBOTG,Pass/Fail | USB OTG | USBOTG,Pass/Fail | |||
电源 | 100-240VACrms，50Hz/60Hz | |||||
LCD尺寸 | 7英寸TFLCD,WVGA(400*240) | 7英寸TFLCD,WVGA(800*480) | 8英寸TFLCD,WVGA(800*480) | |||
机身颜色 | 象牙白+灰色 | |||||
机身重量 | 2.2kg | |||||
机身尺寸 | 306*134*122mm | 336*164*108mm | ||||
标准配件 | 探头X2（1:1,10:1可切换）、电源线、USB数据线、软件光盘、保修卡 | |||||
