按键寿命试验机

    本机主用于检测按键(silicon switch硅胶按键 、metal dome金属弹片按键 and communication products通讯产品)之使用寿命,具备次数自动记忆、掉电记忆、寿命次数累计、达到所设定次数自动停机等功能,可调节并显示当前按下力值。



技术参数:

l  一个整机台,有2个测试独立工位,可测试2个工件,用一套控制系统,一套控制系统控制2个工件独立测试,设定条件各一个画面。需看测试条件及结果转换一个画面,即不影响相互测试,相当于独立控制;

l  每台试样可测试4个键(可同时按下来,可连续动作,例如先后以1-2-3-4的顺序按完4个键为一次测试循环周期);

l  控制器可以控制气缸的压下时间,例如测试开关机,模拟实际情况的按键测试,压下去保持几秒进行开机动作,等机器响应开机后再抬起,之后再按下去是关机动作,保持几秒等关机动作执行,每一动作所需要的时间依不同试样可以调整下压的时间(测试头下降,上升等保持时间可以调整);

l  控制器为PLC控制;

l  测试速度:达到10-150次/分钟;

l  测试次数:连续按键测试100万次;

l  按键压力:1N~7N;

l  外形尺寸:L520*D495*H600mm;

l  重   量:35kg;

l  电   源:AC220V/50HZ。



主要零部件:

l  机台主体1台;

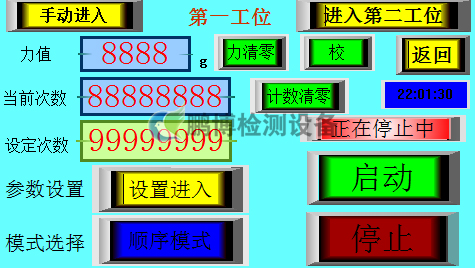

l  触摸屏:1个;

l  PLC控制器:1套;

l  SMC气缸: 8个 ;

l  电磁阀: 8个 ;

l  精密调压阀: 1个;

l  软件:鹏博开发。


测试标准(参考):


l 测试环境:室温20~30℃
l 测试方法:将手机设置成开机状态固定在测试夹具上,600gf力,以40~60次/分钟的速度;
普通按键要求30万次以上,超薄按键(厚度≤1.5mm)达到20万次;侧按键需达到5万次以上。
每2个小时检查手机按键弹性、功能一次。滑盖手机需滑开及合盖状态各一半,合盖状态验证上盖各功能健寿命。
注:每次测试前需测试按键敲击力度,并严格控制测试头到按键高度(约5mm),每小时检查一次打击头与按键的位置是否有偏差,如有需及时调整。

l 判断标准:手机按键弹性,导光效果及功能均正常;按键外观没有无弹性、下陷、裂纹等不良;测试后拆机检查金手指pad位置,pad不能被击穿。
